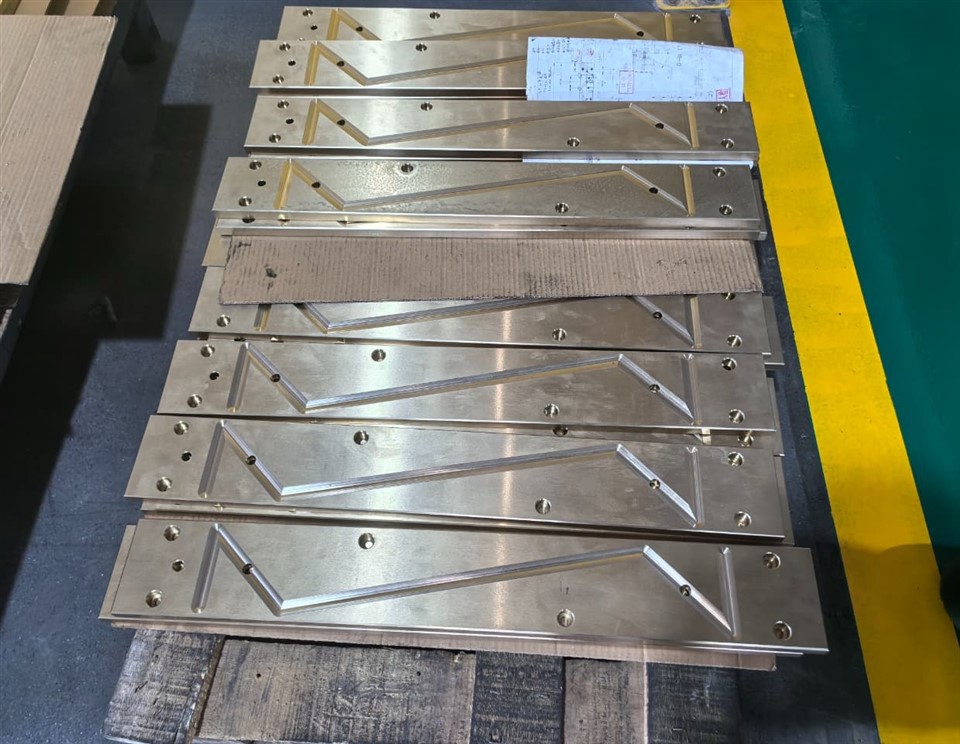

Metalliteollisuuden osat Tarkkuustyöstö Pronssi Metallin vuoraukset Levyt

Metalliteollisuuden osat Tarkkuustyöstö Pronssi Metallin vuoraukset Levyt





Pronssiset vuorauslevytovat kriittisiä liukukosketinkomponentteja, jotka on valmistettu kupari-pohjaisista pronssiseoksista ja joita käytetään ensisijaisesti suuressa-kuormituksessa, alhaisessa---keskinopeissa liukumekanismeissa kitkan minimoimiseksi, kulumisen vähentämiseksi ja yhteensopivien osien suojaamiseksi kolhuilta ja ennenaikaisilta vaurioilta. Pronssiset vuoraukset sisältävät levyjä ja holkkeja. Niiden materiaalikoostumus ja rakennesuunnittelu on suunniteltu täyttämään erilaisia ​​teknisiä vaatimuksia, mukaan lukien käyttöolosuhteiden lämpötila, kuormitusvoima, voiteluolosuhteet ja korroosionkestävyys.



1. Materiaalin koostumus ja seosten nimitykset



1.1 Materiaalisarjan esittely



Erilaiset seoskoostumukset on suunniteltu täyttämään suorituskykyvaatimukset. Alla oleva lyhyt taulukko sisältää yleisimmin käytetyt pronssiseokset vuorauksiin sekä niiden tärkeimmät kemialliset koostumukset (massaosuus, %) ja teollisuuden käyttökohteet:

Seostyyppi	Toimialanimike (SAE/ASTM/DIN)	Keskeinen kemiallinen koostumus	Ensisijaiset edut
Tina pronssi	SAE C90700 (CuSn10P); DIN PB2	Cu: 87,0–90,0%, Sn: 10,0–11,5%, P: 0,5–1,0%, Epäpuhtaudet (Pb, Zn, Fe) Vähintään 0,25%	Korkea kulutuskestävyys, erinomaiset liukuominaisuudet ja hyvä väsymislujuus
Lyijyinen tinapronssi	SAE C93200 (CuSn6Zn6Pb3); SAE C93700 (CuPb20Sn5)	C93200: Cu≈85%, Sn:6-7%, Zn:6-7%, Pb:2-3%; C93700: Cu≈75%, Pb:20%, Sn:5%	Tehostettu itse-voitelu, kouristuksia estävä-, sopii rajavoiteluon
Alumiininen pronssi	SAE C95400 (nikkeli-alumiinipronssi); DIN CuAl10Fe3	Cu≈83 %, Al: 9–11 %, Fe: 2–4 %, Ni: 3–5 %	Korkea veto-/puristuslujuus, korroosionkestävyys (merivesi/mietot kemikaalit), lämmönkestävyys
Vahvaa{0}}messinkiä	ZCuZn25Al6Fe3Mn4	Cu≈60%, Zn:25%, Al:6%, Fe:3%, Mn:4%	Ylivoimainen lujuus ja sitkeys, sopii raskaaseen{0}}kuormitukseen rakenteellisiin sovelluksiin

1.2 Pronssivuorausten ominaisuudet.



Kulutuskestävyys ja alhainen kitka: sopii liuku-, edestakais- ja pyöriviin liikkeisiin

Suuri kantavuus: puristuslujuus 300-500 MPa, ihanteellinen raskaille kuormille

Itsevoiteleva

Korroosionkestävyys: kestää vettä, öljyä, merivettä, heikkoja happoja ja emäksiä

Iskunvaimennus, melunvaimennus ja iskunvaimennus-: suojaa lehtien pintoja

Erinomainen lämmönjohtavuus: nopea lämmönpoisto, sopii jatkuvaan käyttöön



2. Rakenteelliset konfiguraatiot ja valmistusprosessit



Pronssiset vuoraukset valmistetaan tarkkuusprosesseilla erinomaisen materiaalin, mittatarkkuuden ja pinnan laadun varmistamiseksi yhteisillä rakennekokoonpanoilla, jotka on räätälöity käyttötarpeisiin:



Hihansuojukset: Kiinteät lieriömäiset holkit (OD: 10–200 mm, sisähalkaisija: 8–190 mm, pituus: 15–500 mm), valmistettu keskipakovalulla, hiekkavalulla tai suulakepuristamalla, minkä jälkeen sorvataan, hiotaan ja hiotaan pinnan karheuden saavuttamiseksi Ra Alle tai yhtä suuri kuin 0.8 μm.



Levyjen vuoraukset: Eripaksuiset levyvuoraukset, käytetään sovelluksissa, joissa on pintakuormitus; paksuus: 3-200 mm. Kaikki mitat voidaan räätälöidä.



Jaetut laakerin vuoraukset: Kaksi{0}}osainen rakenne helpottaa asennusta/irrotusta. Käytetään halkaisijaltaan suurissa-akseleissa (ID > 100 mm) ja raskaassa-kuormituksessa (esim. teräsvalssaamoissa, moottorin kampiakselin laakereissa ja hydraulipuristimissa jne.).



Grafiitti{0}}uurteiset pronssiset vuoraukset: Pronssimatriisiin upotetut grafiittitulpat (halkaisija 3–15 mm) mahdollistavat itse-voitelun öljyttömässä-tai alhaisessa-voiteluolosuhteissa, vähentävät kitkaa ja kulumista ankarissa ympäristöissä.



Terästaustaiset{0}}pronssiset vuoraukset: Bimetallirakenne (terästausta + pronssipäällys, paksuus: 0,5–2,0 mm), jossa teräksen korkea lujuus yhdistyy pronssin tribologisiin ominaisuuksiin, soveltuu ultra-raskaisiin-kuormitussovelluksiin (suurempi tai yhtä suuri kuin 500 MPa).



3. Tekniset sovellukset ja käyttönäkökohdat



Pronssiset vuorauslevytkäytetään laajalti konepaja-, moottori- ja autoteollisuudessa, ilmailu-, merenkulku- ja muottiteollisuudessa. Yleiset sovellukset ovat seuraavat.

Hydraulisylinterit: Männänvarren vuoraukset, sylinterin sisäpinnat (C93200, B505, C93700);

Muottikoneet: Ohjausholkit, liukusäätimen kulutuslevyt (CuSn10P, B101, C90700);

Autot/moottorit: Kampiakselin laakerit, kiertokangen laakerit, venttiiliohjaimet;

Laivavarusteet: Peräakselin vuoraukset, peräsimen laakerit, merivesipumppujen vuoraukset;

Tekniset koneet: kaivinkoneen tappien vuoraukset, nosturin puomin kääntövaipat (lujaa messinkiä-, C95400);

Metallurgiset laitteet: Valssaamon laakerit, jatkuvavalukoneen vuoraukset (B1032, CuAl10Fe3);

Käyttöön liittyvät näkökohdat: Pronssiset vuoraukset vaativat kunnollisen voitelun (mineraaliöljy, rasva) käyttöiän maksimoimiseksi; korkeissa{0}}lämpötiloissa tai syövyttävissä ympäristöissä suositellaan alumiinipronssia tai korroosionkestävää-tinapronssia. Mittatoleranssia säädellään tyypillisesti ISO H7–H8:ssa sisähalkaisijalle ja h8–h9:lle ulkohalkaisijalle, jotta varmistetaan oikea yhteensopivuus toisiinsa liittyvien komponenttien kanssa.
